Référence produit:

1432

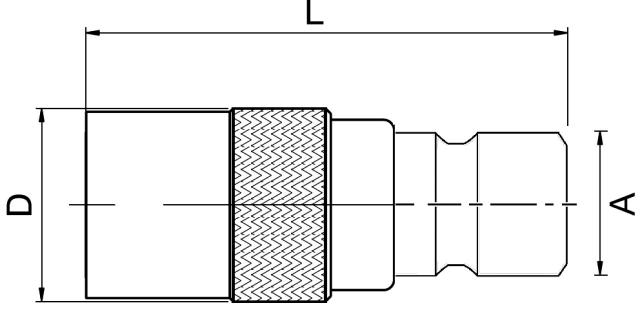

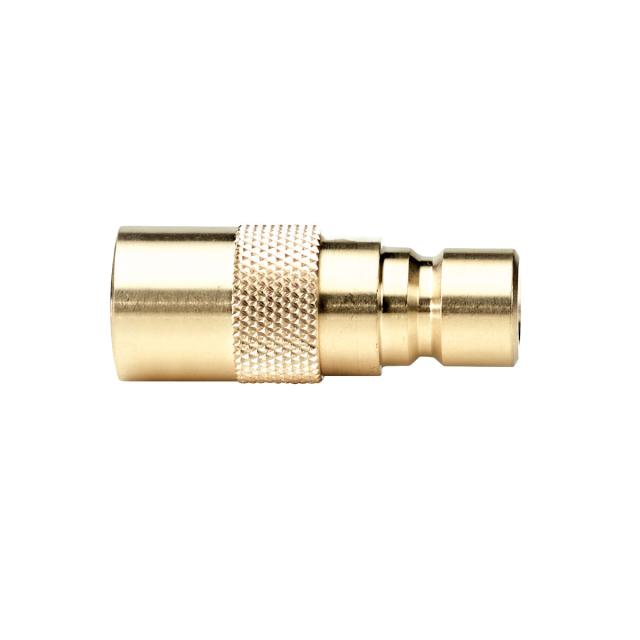

Raccord avec embout

Mouldpro
à partir de:€15,19Disponible en stock
Fichiers
Nom de l'entreprise Télécharger Type de fichier
Datasheet-COUPLERS-International-Series.pdf 543 KB
.pdf
Images
3D Viewer
Error executing template "Designs/Swift/Paragraph/Swift_ProductComponentParagraph.cshtml"
System.ArgumentNullException: Value cannot be null.
Parameter name: source
at System.Linq.Enumerable.FirstOrDefault[TSource](IEnumerable`1 source, Func`2 predicate)
at Dynamicweb.Content.PageService.GetPageOrLanguage(Int32 pageId, Int32 areaId)
at CompiledRazorTemplates.Dynamic.RazorEngine_6b43c555f69e4a3fb31af72263d1d39a.Execute() in D:\dynamicweb.net\Solutions\Dynamicweb\hctswift.cloud.dynamicweb-cms.com\files\Templates\Designs\Swift\Paragraph\Swift_ProductComponentParagraph.cshtml:line 7
at RazorEngine.Templating.TemplateBase.RazorEngine.Templating.ITemplate.Run(ExecuteContext context, TextWriter reader)
at RazorEngine.Templating.RazorEngineService.RunCompile(ITemplateKey key, TextWriter writer, Type modelType, Object model, DynamicViewBag viewBag)
at RazorEngine.Templating.RazorEngineServiceExtensions.<>c__DisplayClass16_0.<RunCompile>b__0(TextWriter writer)
at RazorEngine.Templating.RazorEngineServiceExtensions.WithWriter(Action`1 withWriter)
at Dynamicweb.Rendering.RazorTemplateRenderingProvider.Render(Template template)
at Dynamicweb.Rendering.TemplateRenderingService.Render(Template template)
at Dynamicweb.Rendering.Template.RenderRazorTemplate()

1 @inherits Dynamicweb.Rendering.ViewModelTemplate<Dynamicweb.Frontend.ParagraphViewModel> 2 3 @{ 4 int itemSourcePageId = Convert.ToInt32(Model.Item.GetRawValueString("ComponentSource", "0")); 5 6 var pageService = new Dynamicweb.Content.PageService(); 7 itemSourcePageId = itemSourcePageId > 0 && pageService.GetPageOrLanguage(itemSourcePageId, Pageview.AreaID) != null ? pageService.GetPageOrLanguage(itemSourcePageId, Pageview.AreaID).ID : itemSourcePageId; 8 } 9 10 @if (itemSourcePageId != 0) { 11 var page = Dynamicweb.Content.Services.Pages.GetPage(itemSourcePageId); 12 13 if (page != null) { 14 var pageViewModel = Dynamicweb.Frontend.ContentViewModelFactory.CreatePageInfoViewModel(page); 15 string itemTheme = !string.IsNullOrWhiteSpace(pageViewModel.Item.GetRawValueString("Theme")) ? " theme " + pageViewModel.Item.GetRawValueString("Theme").Replace(" ", "").Trim().ToLower() : string.Empty; 16 17 string contentPadding = pageViewModel.Item.GetRawValueString("ContentPadding", ""); 18 contentPadding = contentPadding == "none" ? "p-0" : contentPadding; 19 contentPadding = contentPadding == "small" ? "p-2 p-md-3" : contentPadding; 20 contentPadding = contentPadding == "large" ? "p-4 p-md-5" : contentPadding; 21 contentPadding = contentPadding == "small-x" ? "px-2 px-md-3" : contentPadding; 22 contentPadding = contentPadding == "large-x" ? "px-4 px-md-5" : contentPadding; 23 24 string layout = Model.Item.GetRawValueString("Layout", "top"); 25 switch (layout) 26 { 27 case "top": 28 case "alignLeftMiddle": 29 layout = ""; 30 break; 31 case "center": 32 case "alignLeft": 33 layout = "d-flex align-items-center text-start"; 34 break; 35 } 36 37 <div class="@contentPadding @itemTheme @(layout) h-100 item_@Model.Item.SystemName.ToLower()"> 38 <div class="w-100"> 39 @RenderGrid(itemSourcePageId) 40 </div> 41 </div> 42 } else if (Pageview.IsVisualEditorMode) { 43 <div class="alert alert-dark m-0" role="alert"> 44 <span>@Translate("The selected component does not exist anymore")</span> 45 </div> 46 } 47 } else if (Pageview.IsVisualEditorMode) { 48 <div class="alert alert-dark m-0" role="alert"> 49 <span>@Translate("Product component: The component will be shown here, if any")</span> 50 </div> 51 } 52
Caractéristiques

Description technique

Série de raccords spécialement développée pour la connexion des circuits de refroidissement sur les moules d'injection.

Entièrement interchangeables avec d'autres marques ayant les mêmes profils de prises.

Toutes les dimensions et tolérances sont conformes aux spécifications d'origine.

Matériau
Raccord

Corps arrièreLaiton
Corps de valveLaiton
Embout

Laiton (sans valve)

Manchon en laiton, nickelé (avec valve)
Valve en laiton

Billes de verrouillage AISI 420

Ressort AISI 301
Joint FKM

Bouchon
Profil de bouchon en laiton
Corps arrière en laiton
Corps arrière en laiton
Ressort AISI 301
Joint FKM

Pression de travail

15 bar, pression de travail statique maximale avec un facteur de sécurité de 4 pour 1.

Température de travail

Eau de -15°C à +140°C

Huile de -15°C à +180°C
